Наверняка каждому из Вас приходилось двигать по квартире холодильник, стиральную машинку, шкафы или диваны, и Вам прекрасно известны «прелести» этой процедуры в виде поврежденного напольного покрытия, необходимости разгрузки шкафа или холодильника от содержимого.
В данной статье Андрей, автор YouTube канала «Shayter Andrey», расскажет Вам про создание платформы на воздушной подушке, с помощью которой даже большой тяжеленный диван можно передвинуть в одиночку.
Эта самоделка очень проста в изготовлении (вполне можно обойтись ручными инструментами), а необходимые материалы не являются дефицитом.
Материалы.
— Электрический воздушный насос DC 12/220V 60W
— Листовая фанера толщиной 8 мм
— Плотная прорезиненная ткань, листовой вспененный полиэтилен
— Контактный клей, наждачная бумага, малярный скотч, полиэтиленовая пленка.
Инструменты, использованные автором.
— Струбцины
— Электрический лобзик
— Мебельный степлер
— Орбитальная шлифовальная машинка
— Шуруповерт, коронки по дереву
— Болгарка
— Дисковая шлифовальная насадка
— Линейка, нож, ножницы, рулетка, маркер.
Процесс изготовления.
Итак, Андрей уже изготавливал несколько прототипов этого приспособления, и пришел к выводу, что для изготовления жесткой части платформы вполне достаточно листовой фанеры толщиной 8 мм.
При помощи электрического лобзика он вырезает из фанеры прямоугольную заготовку размерами 60X45 см, это самый подходящий размер для перемещения холодильников и стиральных машин.
Конечно, размеры платформы могут быть совершенно любыми.
Все края и углы нужно закруглить орбитальной шлифовальной машинкой или болгаркой с дисковой шлифовальной насадкой. Также можно воспользоваться напильником и наждачной бумагой.
Возле одного из краев, используя коронку по дереву, он высверливает отверстие для подключения штуцера насоса. Отверстие сверлится сразу в двух заготовках, зафиксированных на верстаке струбцинами с подкладкой.
При изготовлении пробных версий, мастер использовал пленку от старого «классического» надувного матраса Intex. Однако она имеет свойство слишком сильно растягиваться, а также рвется возле швов при больших нагрузках.
Поэтому была приобретена плотная «прорезиненная» ткань. С одной стороны она имеет обычную, шероховатую поверхность, которая позволит выходить воздуху между тканью и поверхностью пола, и легко скользить вдоль него.
Со внутренней стороны она покрыта слоем, не пропускающим воздух.
Отрез ткани раскладывается на столе «резиновым» слоем вверх.
Так как ткань практически не растягивается, нужно создать запас между тканью и жесткой платформой. Для этого на нее выкладывается вспененный полиэтилен (по размерам платформы), общей толщиной 20 мм.
Сверху укладывается сама платформа, и к ее краям приклеивается ткань, при помощи контактного клея «Момент» (для ПВХ покрытий). Сначала нужно нанести и разровнять клей на оба материала.

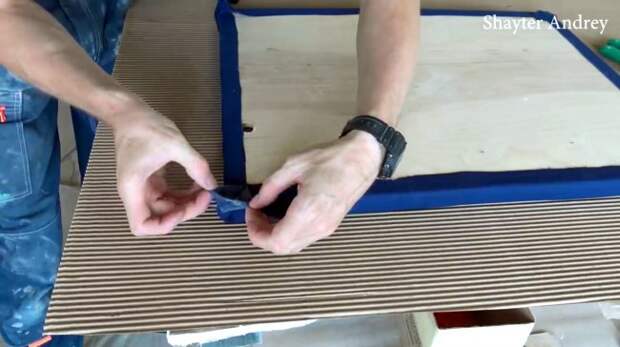

Через несколько минут, после подсыхания клея, края ткани аккуратно заворачиваются.
При этом нет необходимости в сильном натяжении ткани, здесь намного важнее равномерность.

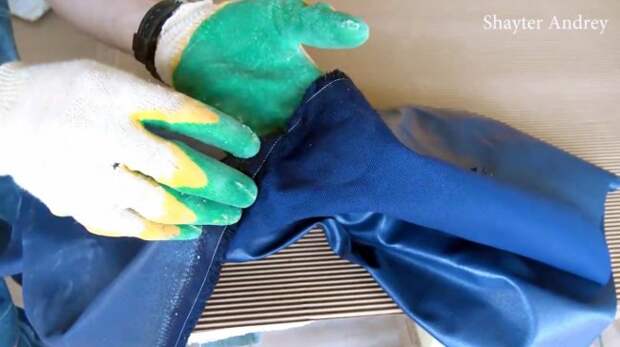

Последними заворачиваются угловые части ткани. Их тоже нужно герметично приклеить.
На время приклеивания швы лучше придавить планками при помощи струбцин.
После склеивания платформа переворачивается вверх ногами, и от каждого ее края мастер отступает по 100 мм.
Затем делается прямоугольный вырез в ткани при помощи ножа. Важно сделать аккуратные закругленные повороты на углах.

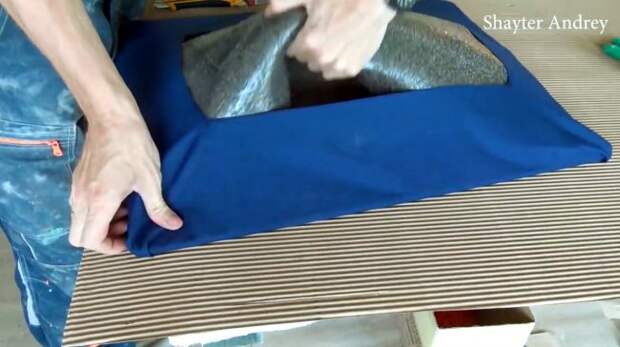

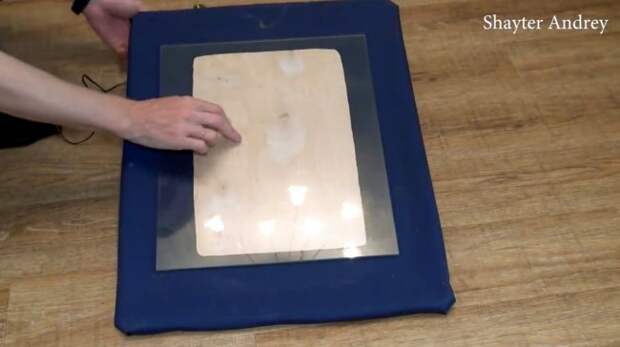

Подкладка из вспененного полиэтилена удаляется, и теперь видно, насколько свободны края ткани.
Андрей также усилил места соединения ткани с фанерой скобами при помощи мебельного степлера.
Сама платформа полностью готова. Нагнетать воздух внутрь приспособления будет простенький электрический воздушный насос, которым обычно надувают матрасы или резиновые лодки. Такие насосы могут питаться как от обычной электросети, так и от 12 Вольт (например, от автомобильного прикуривателя).
Мощности этих насосов также отличаются, и некоторые могут выдавать до 1 АТМ (1 кг/см2).
Андрей сделал небольшие ориентировочные вычисления. Даже если предположить, что насос выдает давление в 0,1 АТМ (100г/см2), а также учесть выходящий воздух с нижней части платформы размерами 60X45 см, то как минимум, она может поднять вес от 50 до 100 кг. Но это — минимальные возможности! Платформа с хорошим турбонасосом сможет поднять груз в 250 кг.

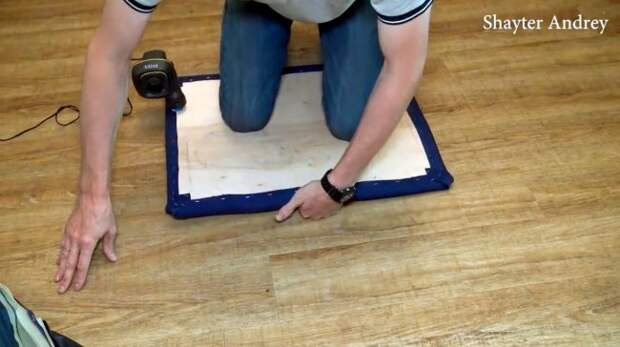

В итоге, при включении турбины, платформа начинает парить над поверхностью пола, и легко перемещается в любом направлении.
Вот так выглядит раскрывшаяся юбка воздушной подушки.
Для начала испытаний можно немного развлечься, и покататься на платформе.
Чтобы переместить стиральную машинку, платформа задвигается между ее ножками узкой стороной. После включения компрессора, стиралку можно двигать и вращать вокруг своей оси как угодно.
После отключения компрессора, стиралка становится на резиновые ножки, и сдвинуть ее уже очень тяжело.
Важно учитывать балансировку передвигаемого предмета, и придерживать во избежание наклона, иначе есть риск зацепить ножкой поверхность пола.
При перемещении холодильника его можно даже не разгружать. В отличие от стиралки, его нужно держать за середину,
Теперь Андрей расскажет о нюансах использования устройства на ковровых покрытиях, и различных стыках.

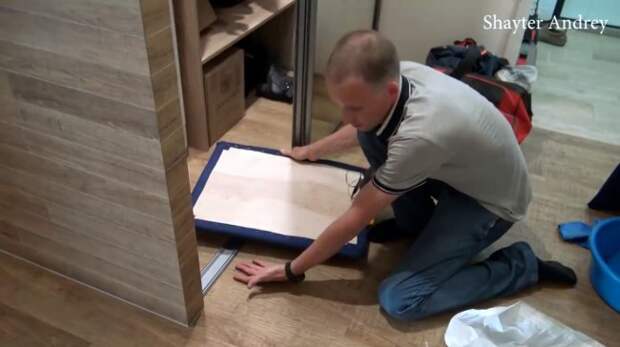

Например, эту стиралку нужно задвинуть в шкаф-купе. При этом есть препятствие в виде рельс для раздвижных дверей, через которое воздух из подушки попросту выйдет в разные стороны, и она сдуется.
Автор имитирует эту ситуацию, подсовывая руку под край платформы.
А решение очень простое. На пути движения платформы неровность накрывается полиэтиленовой пленкой, или куском линолеума, а края приклеиваются к полу малярным скотчем.
Такое же решение позволит двигать предметы по комнате с напольным покрытием из ковролина.
Возможно Вы заметили, что автор запитал турбонасос от 12-В аккумулятора шуруповерта.

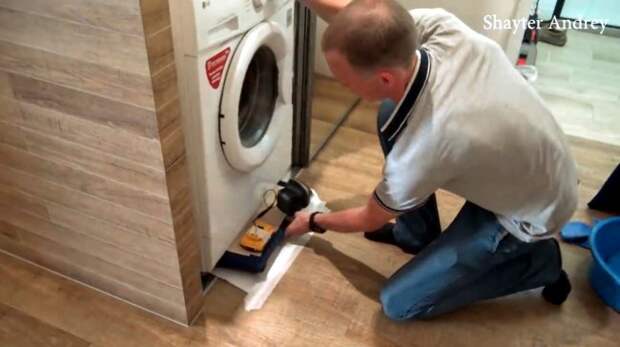

Еще более интересной является задача точного размещения все той же стиралки в проеме. Здесь платформа просто незаменима, и позволяет выставить агрегат чуть ли не «по штангенциркулю».
Опять же, будет очень легко отрегулировать задние ножки, для чего стиралку нужно будет выдвигать и задвигать далеко не один раз.
Теперь, подсунув под кресло две платформы, можно покатать на нем друга.

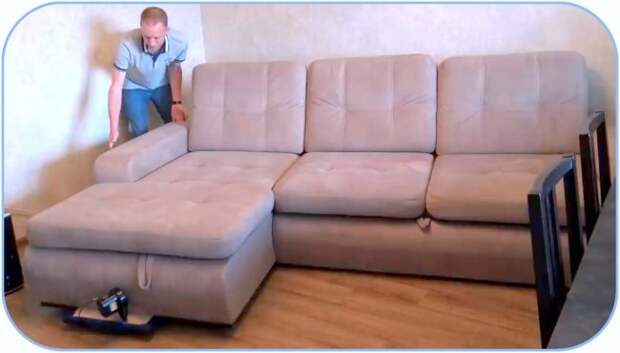

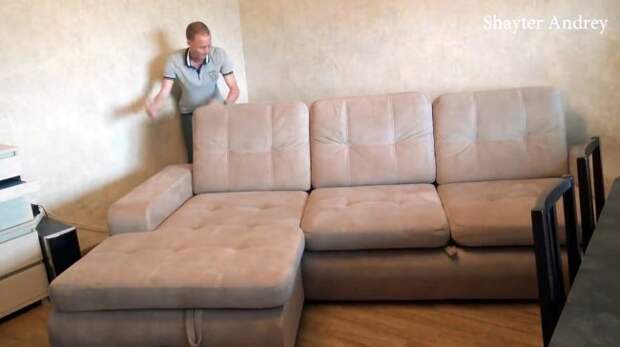

А как насчет вот такого диванчика? Без этого устройства диван приходилось передвигать втроем. А сейчас — всего две платформы — и хоть в аэро-хоккей им играй.
Андрей даже предлагает установить нужное количество платформ под рамой дивана, и подвести к каждой воздушную трубку. Тогда диван можно будет двигать, просто подключив к нему турбинку.

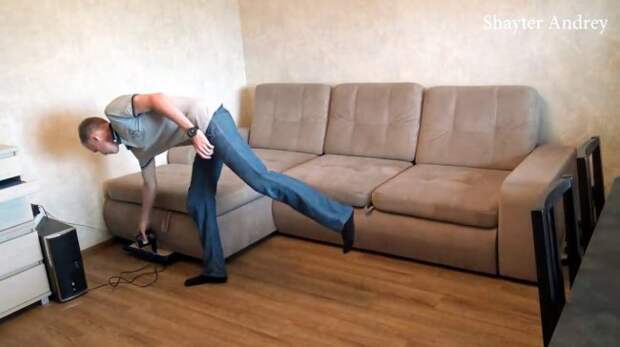

Здесь хорошо видно, как опускается диван после отключения турбины.
Благодарю Андрея за идею и рекомендации по изготовлению простого, но очень полезного приспособления для перемещения тяжелых предметов!
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Все еще не поверили в возможности этого агрегата? Авторское видео можно найти здесь.
