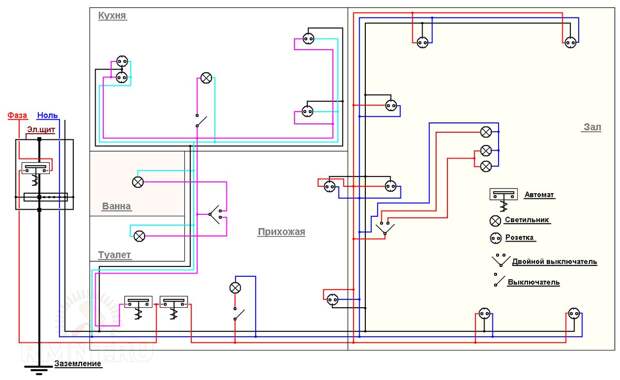

Основные принципы и правила составления схемы электропроводки

Очень многие домовладельцы предпочитают не рисковать и для создания проекта электроснабжения прибегают к услугам специалистов. Такие проекты утверждаются и принимаются инспекторами с первого раза. Но всё равно, основные принципы электросхем, о которых расскажет сайт RMNT, нужно знать.

Первое, о чём необходимо помнить — схему электрической проводки в доме нужно делать уже после того, как были разведены отопление и водопровод. Нужно заранее знать, где будут проходить трубы. Кроме того, может оказаться, что котёл следует установить там, где висит распределительный ящик. А этого допускать нельзя.

Ключевые правила, пренебрегать которыми никак нельзя:

1. Все электрические провода, кабели идут строго горизонтально или вертикально, не по диагонали или под углом.
2. Угол поворота провода всегда прямой, а не тупой или острый. От распределительных коробок и щитов провода тоже расходятся под прямыми углами, даже если очень хочется сэкономить материал.
3. Согласно ПУЭ-6, провода и кабели должны располагаться минимум в 40 сантиметрах от газовых труб. Расстояние до труб остальных коммуникаций должно составлять минимум 10 сантиметров. Хотя отступы розеток и проводов от радиаторов отопления не регламентируются строгими правилами, целесообразно отступить от них не менее чем на 50 сантиметров. Отопительные приборы будут нагревать близко расположенные провода и розетки, поэтому необходимо обеспечить отступ, чтобы температура воздуха рядом с ними не превышала +25 °С.

Первое, что нужно сделать при составлении схемы электроснабжения — выделить индивидуальные линии для всех мощных бытовых приборов. К ним относятся:

1. Кондиционер в гостиной.
2. Духовой шкаф на кухне и варочная поверхность, если она электрическая.
3. Электрический водонагреватель, проточный или накопительный.
4. Приборы с нагрузками повышенной чувствительности — стиральная машина, посудомойка.
5. Приборы, для которых следует обеспечить бесперебойный режим — отопительный котёл, сигнализация, насосная станция.

У всех этих приборов должна быть собственная розетка, поэтому их расположение владельцам нужно планировать сразу. К каждой такой линии проводки выбирается собственная защита.

Важно! Для уличного освещения, что актуально для владельцев частных домов, тоже нужна своя линия электропроводки.

Ещё два важных правила:

1. На каждую линию электропроводки в доме должно приходиться не больше двух комнат. Почему? Представьте ситуацию — вышел из строя отопительный котёл, отключилась система центрального отопления из-за аварии. Нужно включать обогреватели. На каждой линии в таком случае будет не больше двух мощных электроприборов, то есть не будет чрезмерной нагрузки.
2. Не следует отделять верхний свет от розеток. Так вы используете меньше проводов, будет меньше риска, что один из них будет случайно просверлен. Каждое помещение будет полностью отключаться, но в случае правильного разделения дома на зоны в аварийную комнату обязательно будет падать свет из соседней. И рабочие розетки окажутся рядом.

Теперь пора определиться с расположением остальных розеток и выключателей. Портал Rmnt.ru уже писал, сколько розеток должно быть в каждой комнате дома. Но всё очень индивидуально. Владельцам нужно составить план, хотя бы от руки, где и как будет располагаться мебель и все электрические приборы. Где установят компьютер с принтером, где будут работать на ноутбуке, где потребуется лампа для чтения, ночник, торшер, подсветка зеркала, куда будет подключаться пылесос… Главный принцип — много розеток — не мало! Лучше сделать с запасом, чтобы потом в доме не было никаких висящих шнуров и удлинителей. Следует также выбрать оптимальную высоту расположения всех выключателей и розеток и не забыть о чердаке и подвале, где свет тоже необходим.

Пора обозначить на плане осветительные приборы верхнего света, некоторые из них будет удобно включать-выключать через проходные выключатели. В частности, проходные выключатели очень удобны для контроля за уличным светом. Помните, что распределительные коробки, а без них не обойтись, когда в комнате розеток много, монтируются там, где сходятся горизонтальные и вертикальные линии проводов.

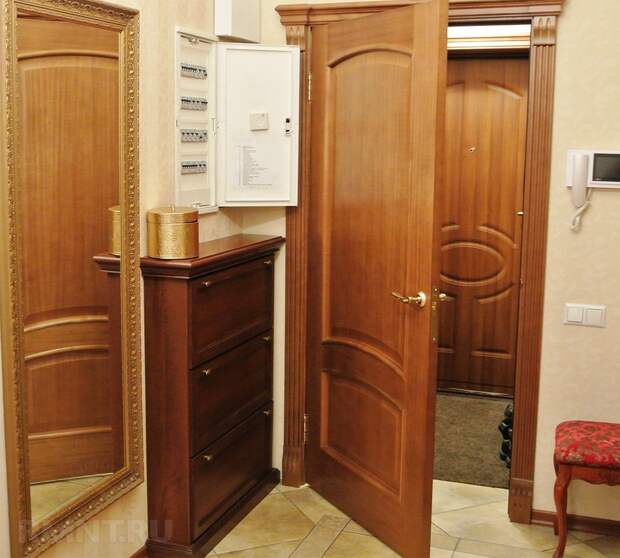

Распределительные коробки часто делают в коридоре, где меньше мебели и не так страшно повредить отделку, если приходится вскрывать коробку для прозвона кабеля. Не стоит прятать коробки под плиткой! Что касается прокладки самих проводов, то в каменных стенах обычно штробят каналы, а в деревянном доме — делают открытую, декоративную ретро-проводку.

Как видите, правила составления схемы электроснабжения нужно знать не только специалистам, но и владельцам дома или квартиры. Ведь именно им нужно чётко планировать, где и как будет стоять мебель, расположатся мощные электроприборы и выключатели.
