Скрытые петли для стеклянных дверей

Разработаны. Изготовлены. Смонтированы.

304

Душевая с этими петлями из предыдущего поста: Душевая со скрытым трапом...

Изначально я планировал найти готовое решение.

Хотел, чтобы отсутствовали металлические детали, крепящиеся на лицевую поверхность стекла.

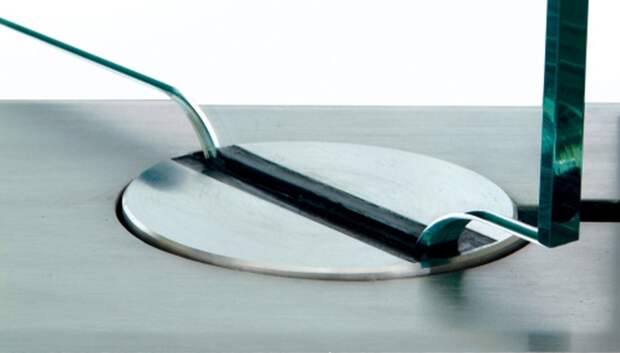

В результате поиска я нашёл вот эти петли:

Снизу расположен доводчик, а сама петля - это фактически просто цилиндр с вырезом для стекла.

Внешний вид мне понравился. Но напольный доводчик мне не подошёл: слишком большая высота конструкции под полом.

Я поискал ещё и нашёл эти:

Доводчик тут потолочный, но и эти петли мне не подошли: огромный диаметр (внешнее кольцо

140мм вместо требуемых 70-80), грубоватое исполнение и громоздкая конструкция.

В итоге пришлось делать самому.

Петли были выполнены в двух диаметрах: 75мм и 50мм.

Схема петли 75мм:

корпус: нержавеющая сталь

подшипник: фторопласт

уплотнительная вставка напечатана из пластика на 3D принтере

доводчик Dorma BTS75V

Отверстия на потолке выполнены с помощью пластиковых рамок под штукатурку, напечатанных на 3D принтере.

Детали корпуса:

Из недостатков конструкции:

- очень мало регулировок (вся регулировка за счёт положения доводчика). Из-за этого высокие требования к точности работ

- усложняются работы по отделке: потолок приходится доделывать после монтажа дверей. Для одного объекта это не страшно, но в качестве универсального решения не годится

- регулировка положения "0" и усилия доводчика делается один раз. Потом, если захочется что-то изменить - придётся ковырять потолок.

Стекло заказывалось калёное оптивайт (осветлённое) толщиной 10мм, все стёкла (4шт) стоили около 10 тыс.

Стоимость заказа самих петель - около 5 тыс штука.

При выполнении были допущены несколько ошибок, которые пришлось исправлять. Сначала был куплен самый дешёвый доводчик, он оказался практически не регулируемым, с огромным усилием открывания и плохой фиксацией положения дверей. Пришлось его выкинуть и купить хороший доводчик с регулировкой усилия, регулировкой положения "0" и фиксацией в 3-х положениях (открыто на себя, закрыто, открыто от себя)

Двери открываются бесшумно, усилие на открывание комфортное.

Монтаж предельно простой, при заранее подготовленных установочных местах и установленном доводчике занимает несколько минут.
